原理：制冷劑在冷凝器中放出的熱量由冷卻介質帶走。按冷卻介質來分，裝配式冷庫冷凝器主要分為風冷式和水冷式。制冷劑放出的熱量被空氣帶走。適用冷負荷較小只在小型活動冷庫制冷系統中使用。

結構：外殼是用鋼板卷制焊接成的圓柱體，殼管式冷凝器分為立式和臥式兩種。立式殼管式冷凝器。筒體兩端焊有多孔管板，孔內對應有傳熱管，用于對制冷劑的冷卻。其特點是結構龐大，耗材多；冷卻水流速低，易結垢，冷卻水消耗量大，適用于水源充足、水硬度較低的地區。臥式殼管式冷凝器的結構與立式類似，當制冷劑為氨時，傳熱管采用無縫鋼管，制冷劑為氟利昂時，傳熱管采用低肋銅管。臥式殼管式冷凝器的傳熱系數較高，冷卻水耗用量較少，但對水質要求較高，普遍用于大、中、小型冷庫氨和氟利昂制冷系統。
種類：

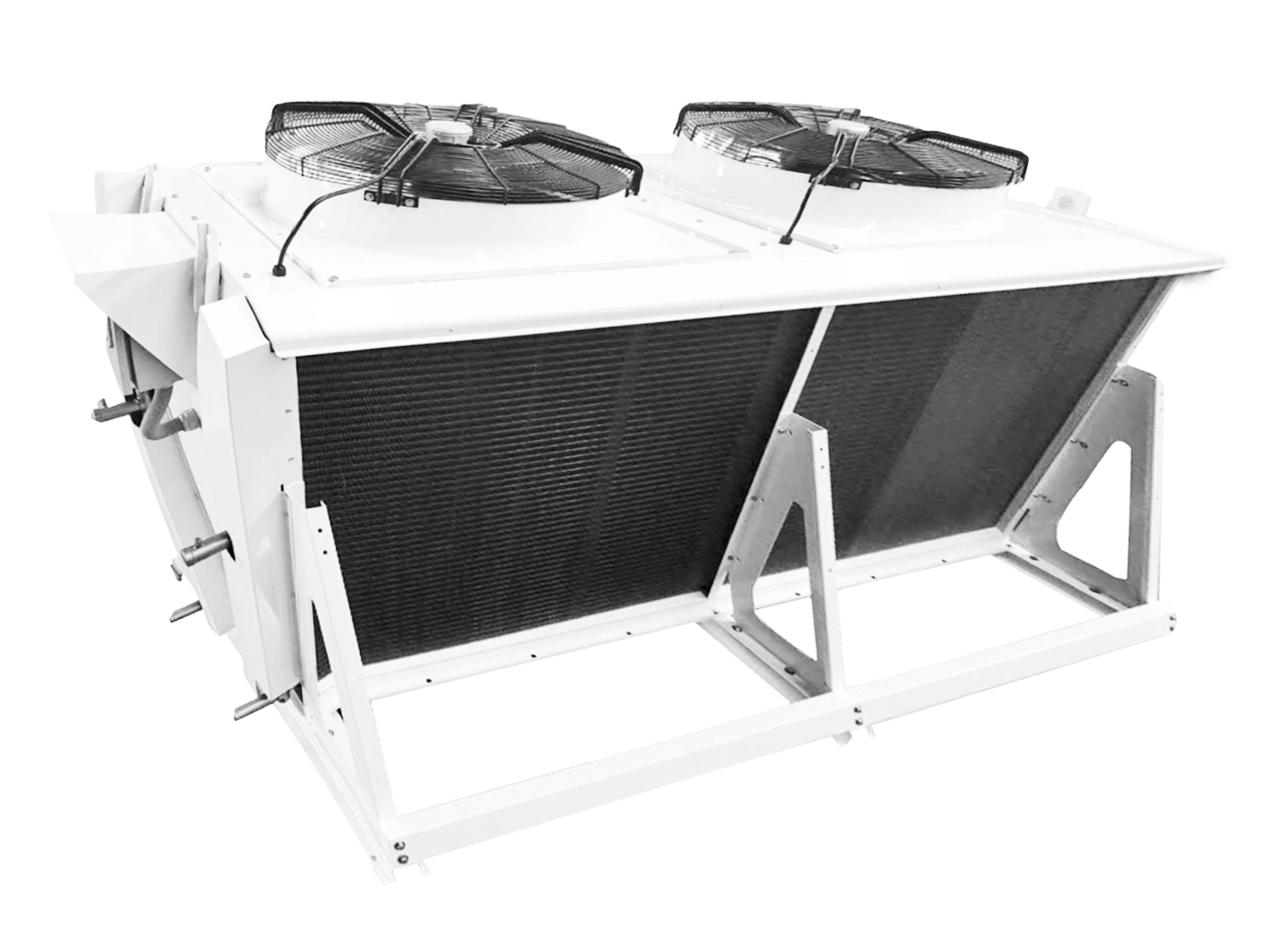

風冷式冷凝器：風冷式冷凝器中?；顒?dòng)冷庫壓縮機中制冷劑放出的熱量被冷卻水帶走。
水冷式冷凝器種類較多
水冷式冷凝器：水冷式冷凝器中。按其形狀有套管式、殼管式及板式等。
套一根或數根直徑較小的銅管（光滑管或低肋管）然后根據機組安排的要求彎制成圓形或 U形螺旋型式。制冷劑蒸氣從上部進入外套管，裝配式冷庫制冷用的套管式冷凝器：一根直徑較大的鋼管或銅管中。冷凝液從外套管下部流出；而冷卻水則由下部進入內管，與制冷劑呈逆向流動，沿程吸收制冷劑蒸氣的熱量，**由上部流出，這種型式的冷凝器常用于冷負荷小于40kW活動冷庫、小型冷庫氟利昂制冷系統中。
